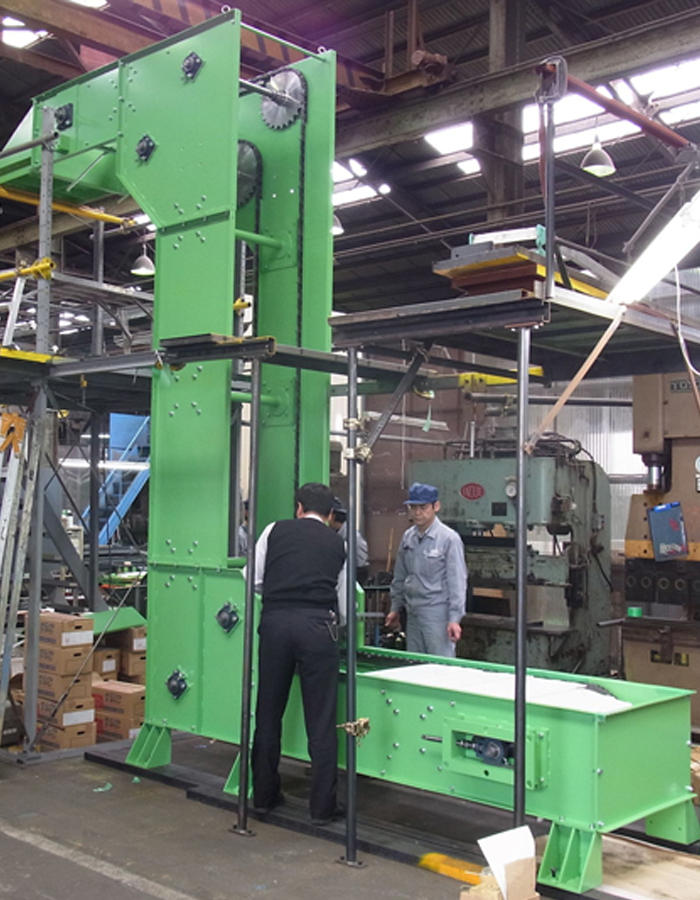

バケットコンベア
バケットコンベア

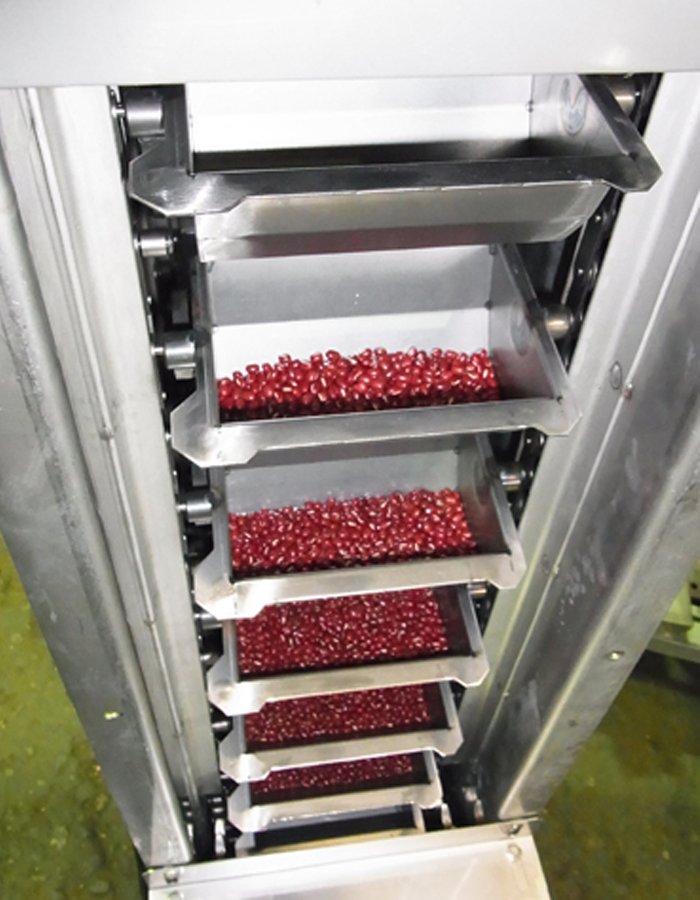

リターン下向き
排出後、バケットが下向きで移動。
不純物の混入が少なく、バケットがガイドによって安定します。

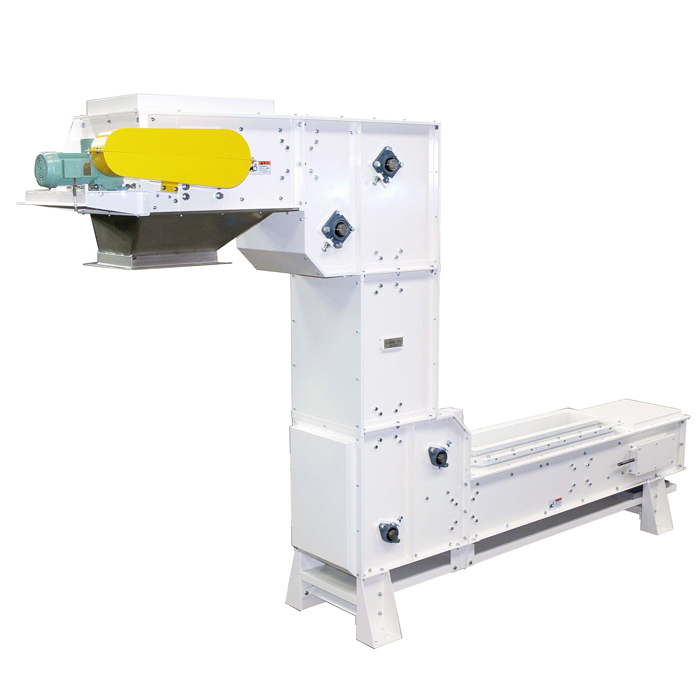

SPL型 バケットコンベア
- 連続オーバーラッピング式
ラインナップ バケットサイズ 15インチ ～ 36インチ
搬送能力（50％積載時）16㎥/ｈ ～ 38.4㎥/ｈ -
-
-
■SPL型スペック表

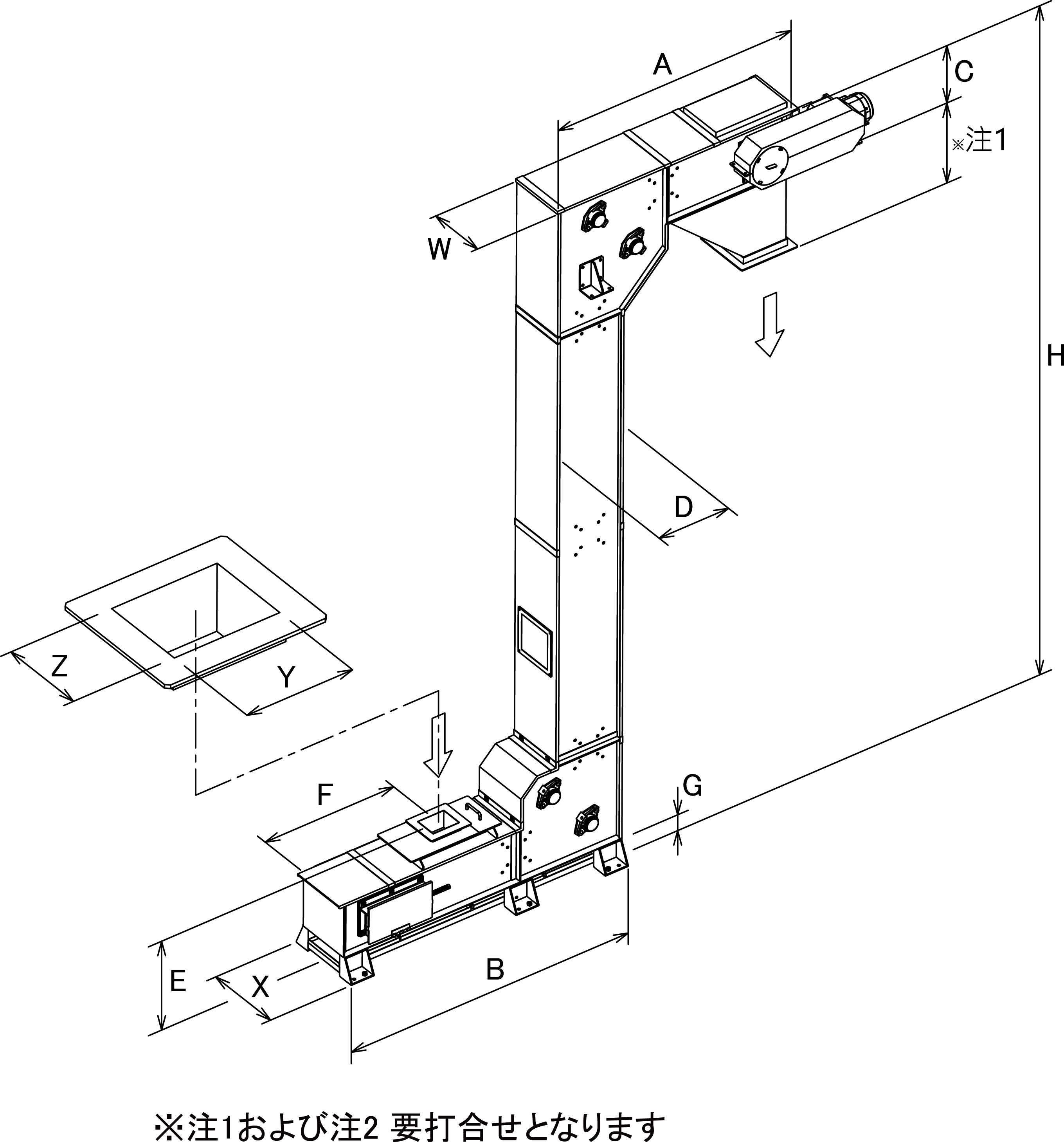

| 型式 | 輸送容量 | 寸法 | |||||||||||
| m3/h | A | B | C | D | E | F | G | W | X | Y | Z | ||
| SPL | 15型 | 16.0 | 2030 | 2520 | 530 | 666 | 808 | 1000 | 230 | 616 | 867 | 250 ※要打合せ |
250 |
| 18型 | 19.2 | 692 | 943 | 250 | |||||||||
| 24型 | 24.4 | （L型共通最少寸法値） | 845 | 1096 | 300 | ||||||||
| 36型 | 38.4 | 1150 | 1400 | 450 | |||||||||
SPM型 バケットコンベア
- 連続オーバーラッピング式
ラインナップ バケットサイズ 9インチ ～ 18インチ
搬送能力（50％積載時）7.8㎥/ｈ ～ 15.0㎥/ｈ -
-
-
■SPM型スペック表
| 型式 | 輸送容量 | 寸法 | |||||||||||
| m3/h | A | B | C | D | E | F | G | W | X | Y | Z | ||
| SPM | 9型 | 7.8 | 1820 | 2098 | 405 | 500 | 636 | 850 | 175 | 472 | 656 | 220 ※要打合せ |
150 |
| 12型 | 10.2 | 544 | 728 | 220 | |||||||||
| 15型 | 12.6 | （M型共通最少寸法値） | 620 | 804 | 300 | ||||||||
| 18型 | 15.0 | 696 | 880 | 350 | |||||||||
SPS型 バケットコンベア
- 連続オーバーラッピング式
ラインナップ バケットサイズ 6インチ ～ 15インチ
搬送能力（50％積載時）2.9㎥/ｈ ～ 7.4㎥/ｈ -
-
-
■SPS型スペック表
| 型式 | 輸送容量 | 寸法 | |||||||||||
| m3/h | A | B | C | D | E | F | G | W | X | Y | Z | ||
| SPS | 6型 | 2.9 | 1325 | 1575 | 328 | 374 | 521 | 600 | 125 | 317 | 421 | 120 ※要打合せ |
120 |
| 9型 | 4.6 | 395 | 499 | 150 | |||||||||
| 12型 | 5.9 | （S型共通最少寸法値） | 471 | 575 | 200 | ||||||||
| 15型 | 7.4 | 544 | 648 | 250 | |||||||||

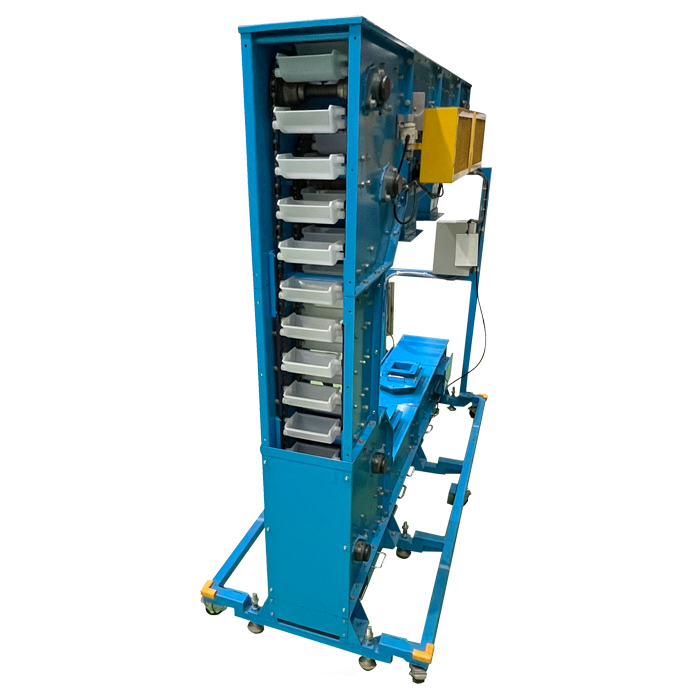

SPSS-6型 小型バケットコンベア
- 連続オーバーラッピング式
搬送能力（50％積載時）2.4㎥/ｈ
SPSS-6S型 外観図.pdf
カタログ：SPSS for web.pdf
台北國際食品加工設備暨製藥機械展
記事詳細：こちらからどうぞ -
-
-
■SPSS-6型スペック表
| 型式 | 輸送容量 | 寸法 | |||||||||||
| m3/h | A | B | C | D | E | F | G | W | X | Y | Z | ||
| SPSS | 6型 | 2.4 | 1100 | 1100 | 283 | 303 | 400 | 370 | 100 | 309 | 400 | 120 | 120 |
リターン上向き
バケットは常時、上向きで移動。品物のこぼれを回収しやすい。
機械の直下に中間排出口を付けられるため、レイアウトがしやすく省スペースで使用が可能。
SPS-U型 バケットコンベア
- 連続オーバーラッピング式
ラインナップ バケットサイズ 160mm・250mm・330mm
搬送能力（60％積載時）2.9㎥/ｈ ～ 6.0㎥/ｈ
■カタログ -
-
-
■SPS-U型スペック表
| 型式 | 輸送容量 | 寸法 | |||||||||||
| m3/h | A | B | C | D | E | F | G | W | X | Y | Z | ||
| SPS | U160 型 | 2.9 | 1400 | 1700 | 475 | 350 | 445 | 700 | 125 | 352 | 456 | 120 |
120 |
| U250 型 | 4.6 | 442 | 546 | 150 | |||||||||
| U330 型 | 6.0 | 696 | 626 | 200 | |||||||||

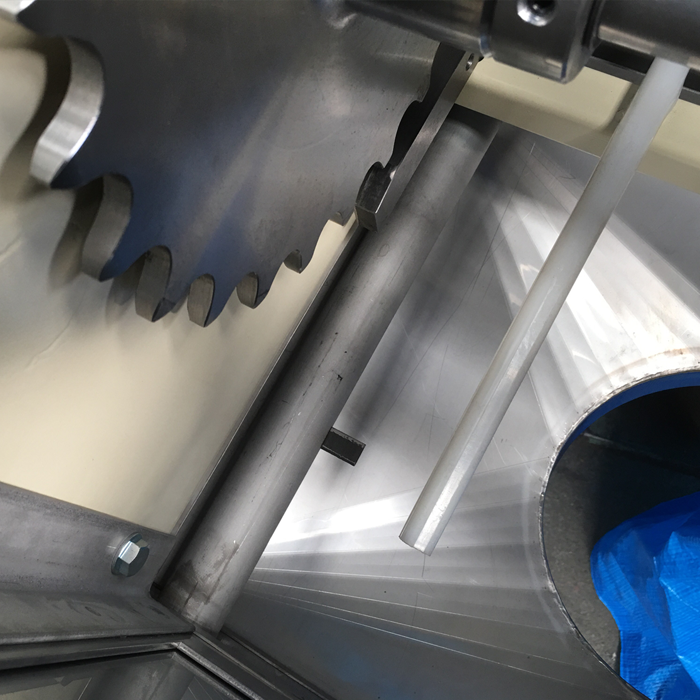

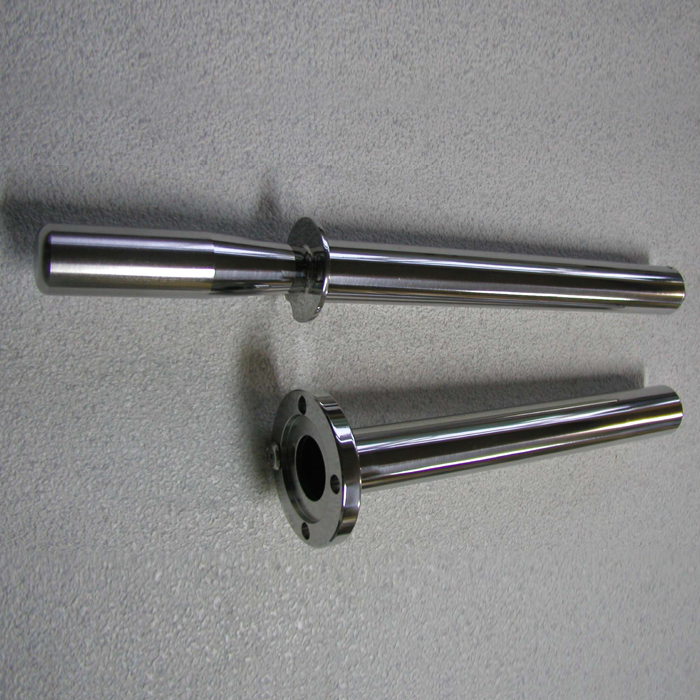

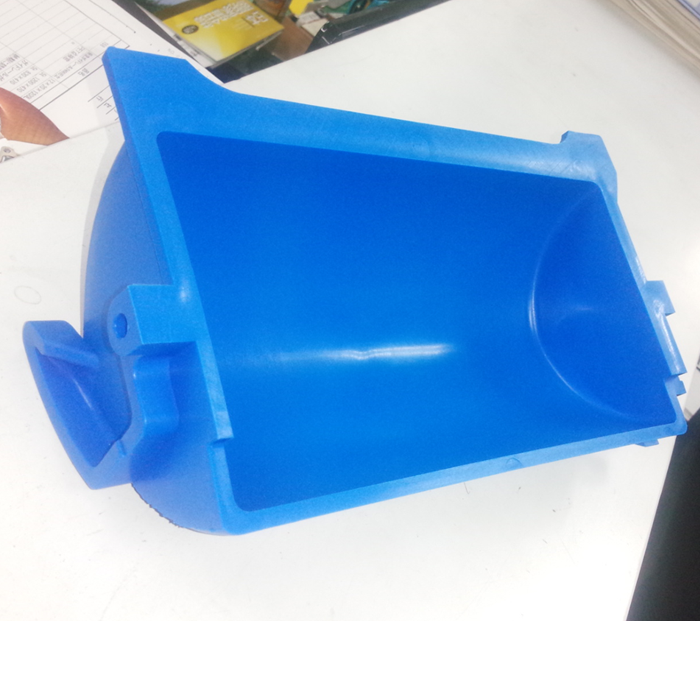

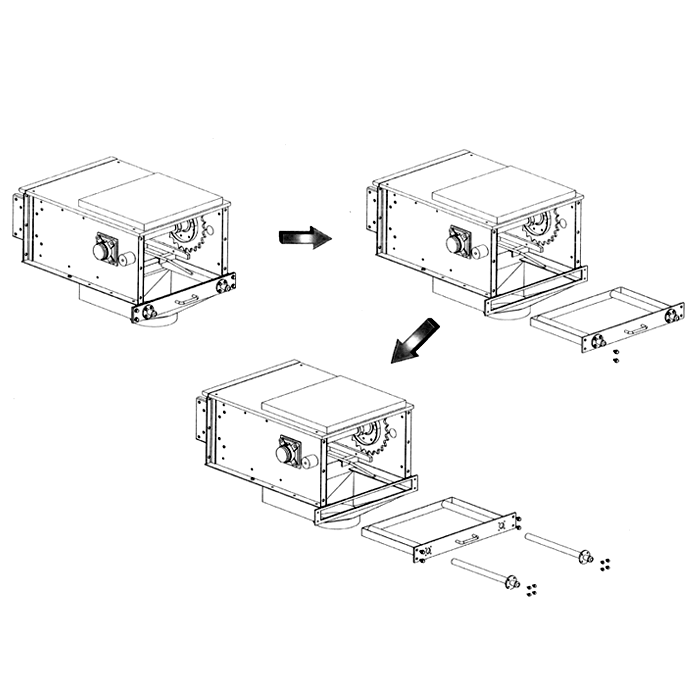

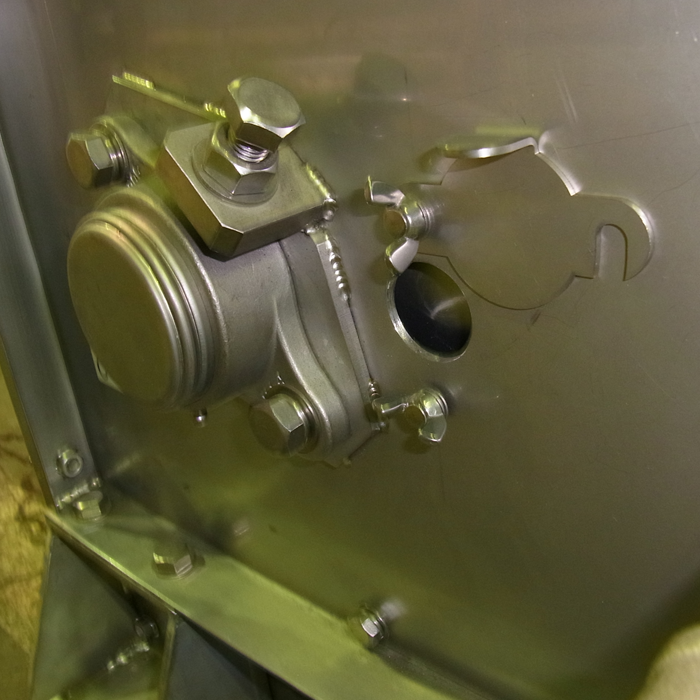

バケットコンベアコンタミ対策例
搬送物の異物混入によるコンタミネーション対策
機械は回転部や摺動部等があるため各部品が摩耗します。
この摩耗粉や機械内部に付着した粉等が異物として搬送物に異物として混入することがあります。
異物混入を減らすためには、発生のメカニズムを理解し適切な対応を施すことが必要です。
当社は従来より様々な搬送実績・経験に基づきより、構造・材質・熱処理・回収等の工夫を施すことで異物（微粉）等の混入を減らしております。
また、お客様の使用状況に合わせたカスタマイズを行うことでさらなる低減が可能です。
詳細搬送実績例
| 食品 | 化学 | バイオマス関連（環境） |
|---|---|---|
| α化米 | アセナフチレン | 製紙汚泥造粒品 |
| アーモンド | アルミ切粉 | チャー |
| 小豆 | アルミナ造粒品 | バーク |
| アミノ酸 | エポキシ系樹脂 | バイオマス系造粒品 |
| 飴 | 鉛球 | バイオマス系炭化品 |
| インゲン豆 | カーボン | パルプペレット |
| お茶 | 苛性ソーダ | 木材チップ |
| 海藻乾燥品 | 火薬 | 木質ペレット |
| カカオニブ | 酸化亜鉛 | 汚泥造粒品 |
| カカオ豆 | 酸化チタン | 飼料・肥料 |
| 鰹節（けずりぶし） | 酸化モリブデン | 化成肥料 |
| ガム | 樹脂原料 | 化成肥料造粒品 |
| きな粉 | 硝酸カリウム | 魚粉 |
| キャラメル | 水酸化アルミニウム | 醤油粕 |
| グミ | 水酸化マグネシウム | 飼料 |
| 黒豆 | 石鹸素地 | 人工乳 |
| コーヒー粉 | 鉄粉 | トウモロコシ |
| コーヒー豆 | 銅チップ | 肥料 |
| コーンフレーク | 尿素 | ふすま |
| ゴマ | 農薬原料混合粉 | 養魚飼料ペレット |
| 米 | 農薬造粒品 | - |
| 砂糖 | ピッチペレット | - |
| シリアル類 | 封止材 | - |
| 大豆 | フェノール系樹脂 | - |
| 茶葉 | フェノール樹脂 | - |
| チョコレート | マンガン粉 | - |
| でんぷん造粒品 | ミルスケール | - |
| トウモロコシ | ヨウ素造粒品 | - |
| パン粉 | 硫酸アルミニウム | - |
| ピーナッツ | 硫酸アンモニウム | - |
| ペットフード | 硫酸銅 | - |
| 緑豆 | 硫酸バンド | - |
| マカロニ | - | - |
| 冷凍芋 | - | - |
| その他 | ||
|---|---|---|
| RPF造粒品 | アルミ | アルミ箔 |
| 鋳物砂 | カーボンファイバー | 活性炭 |
| 活性白土 | ガラス | グラスウール |
| グラスファイバー | 硅砂 | 建材 |
| 研磨剤 | コイン | コークス粉 |
| ゴムチップ | 再生砂 | 焼却灰 |
| 消石灰 | スチールグリッド | スラグ粉砕品 |
| 石灰粉 | 石膏ボード | セメント |
| セラミックボール | 選別紙 | タイヤ |
| パーライト | 培土 | ファインセラミック粉 |
| ペットボトル蓋 | ホタテ貝 | 炉材原料混合品 |

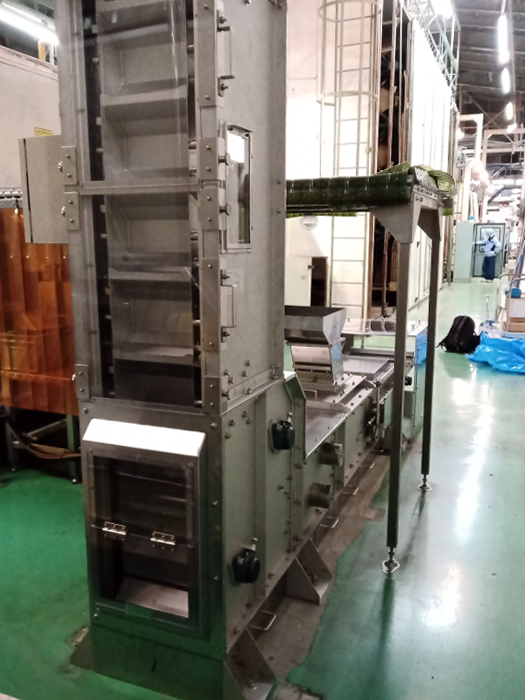

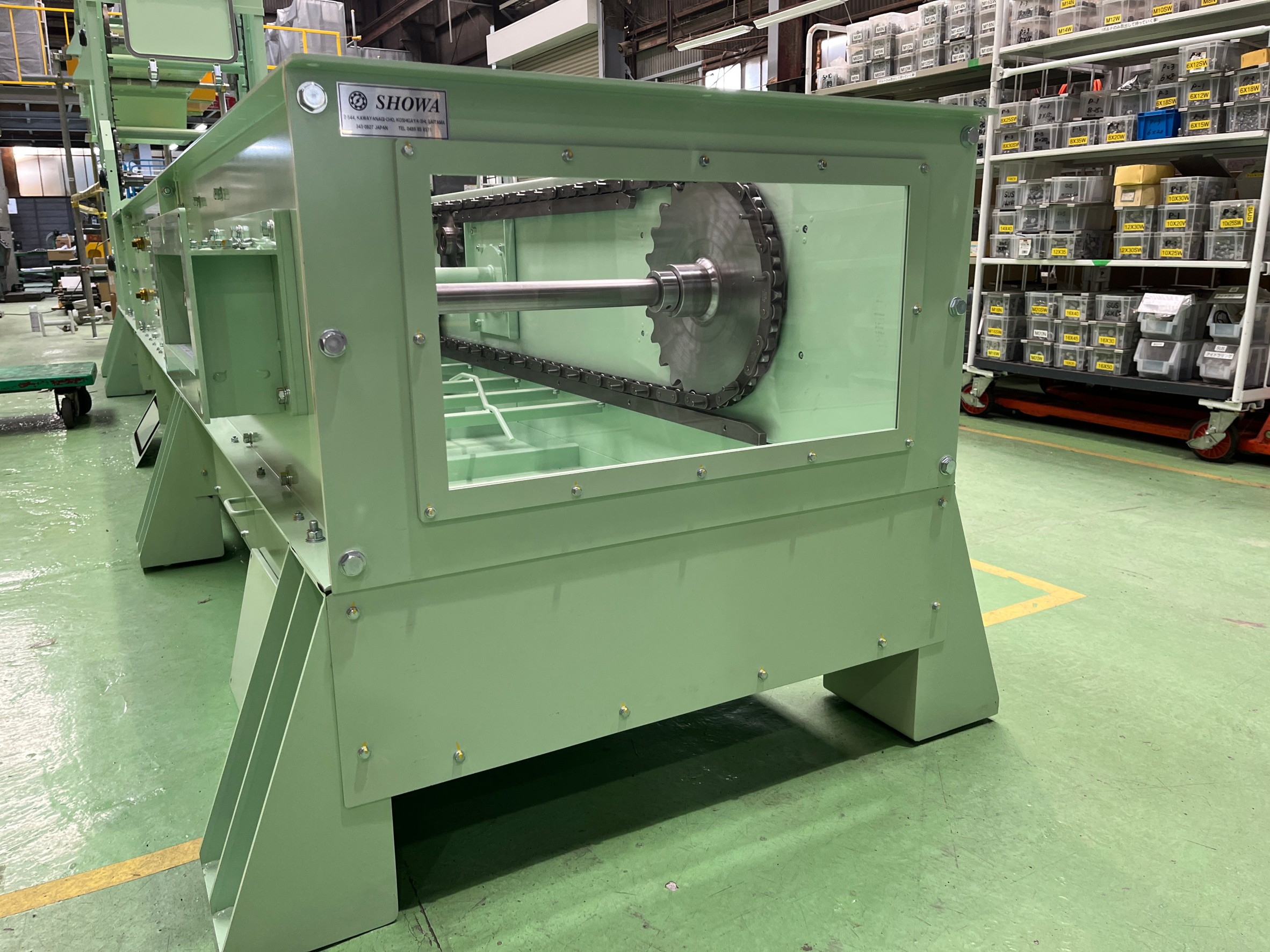

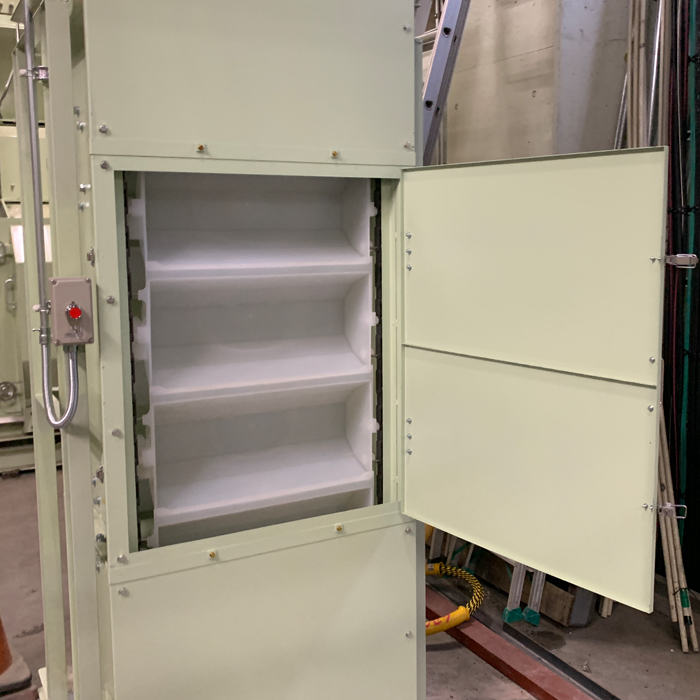

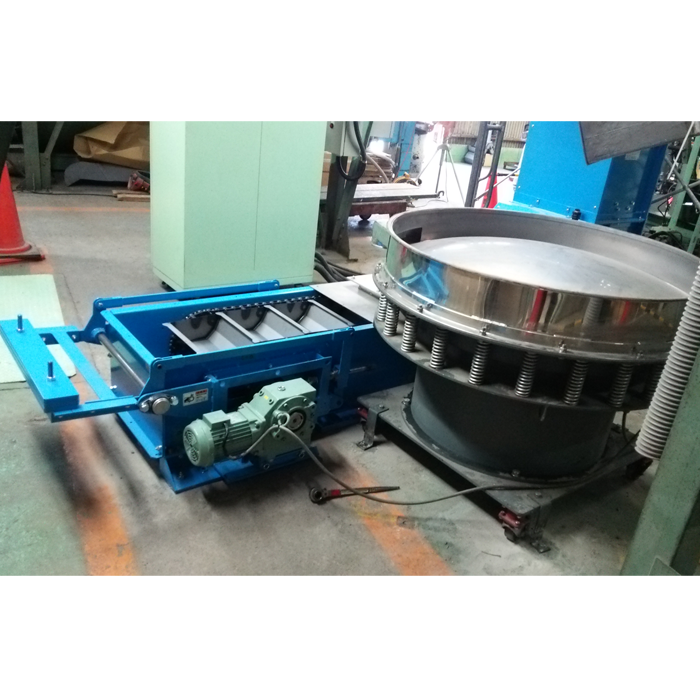

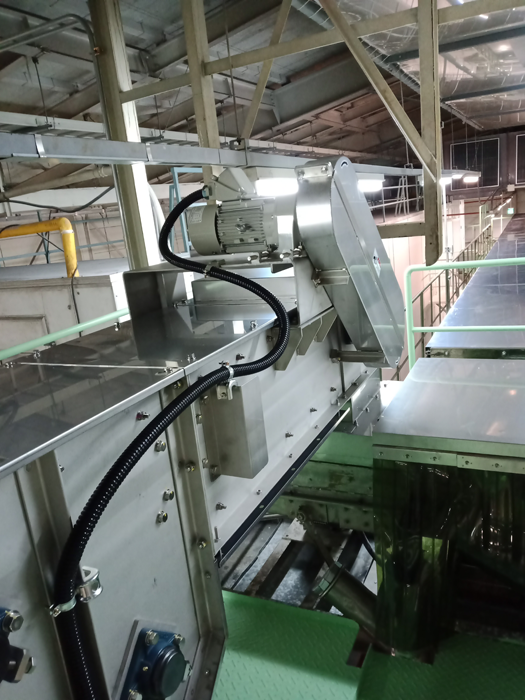

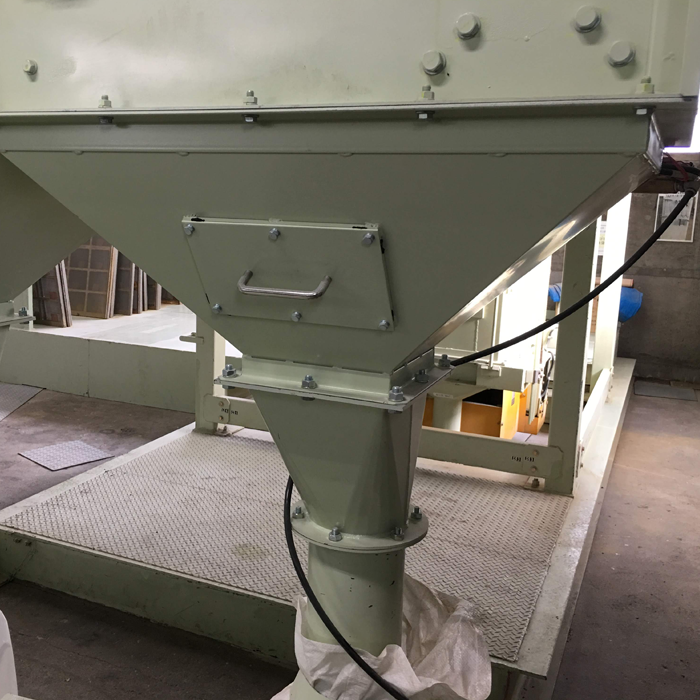

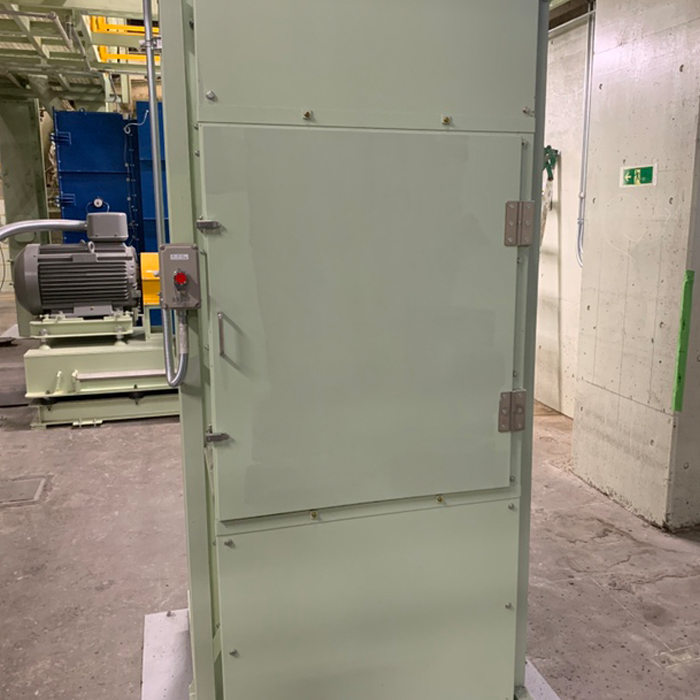

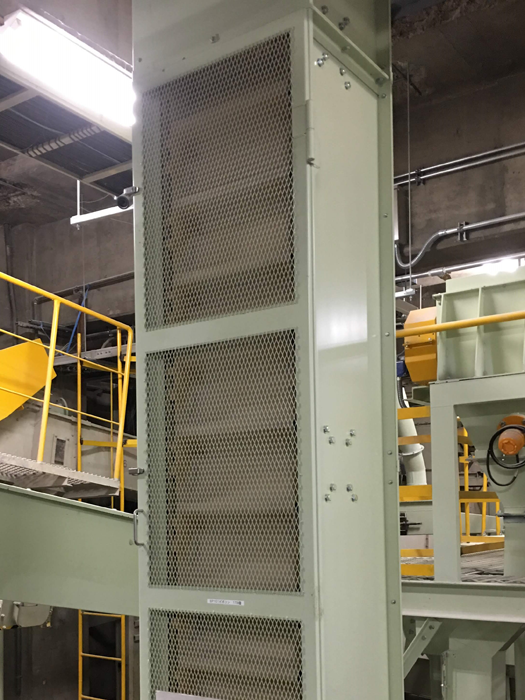

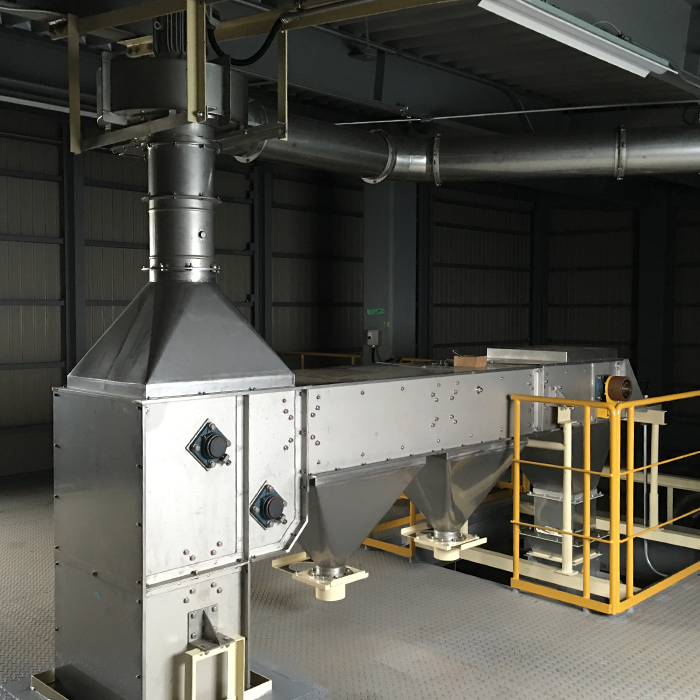

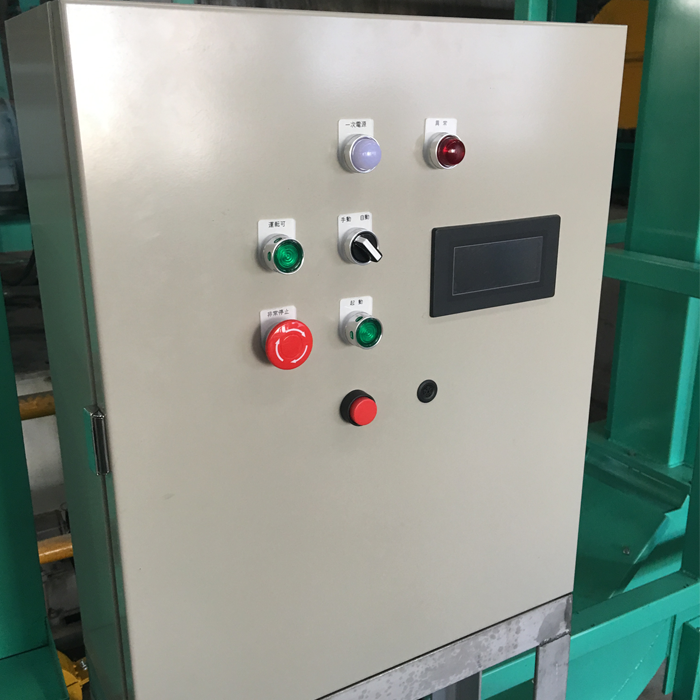

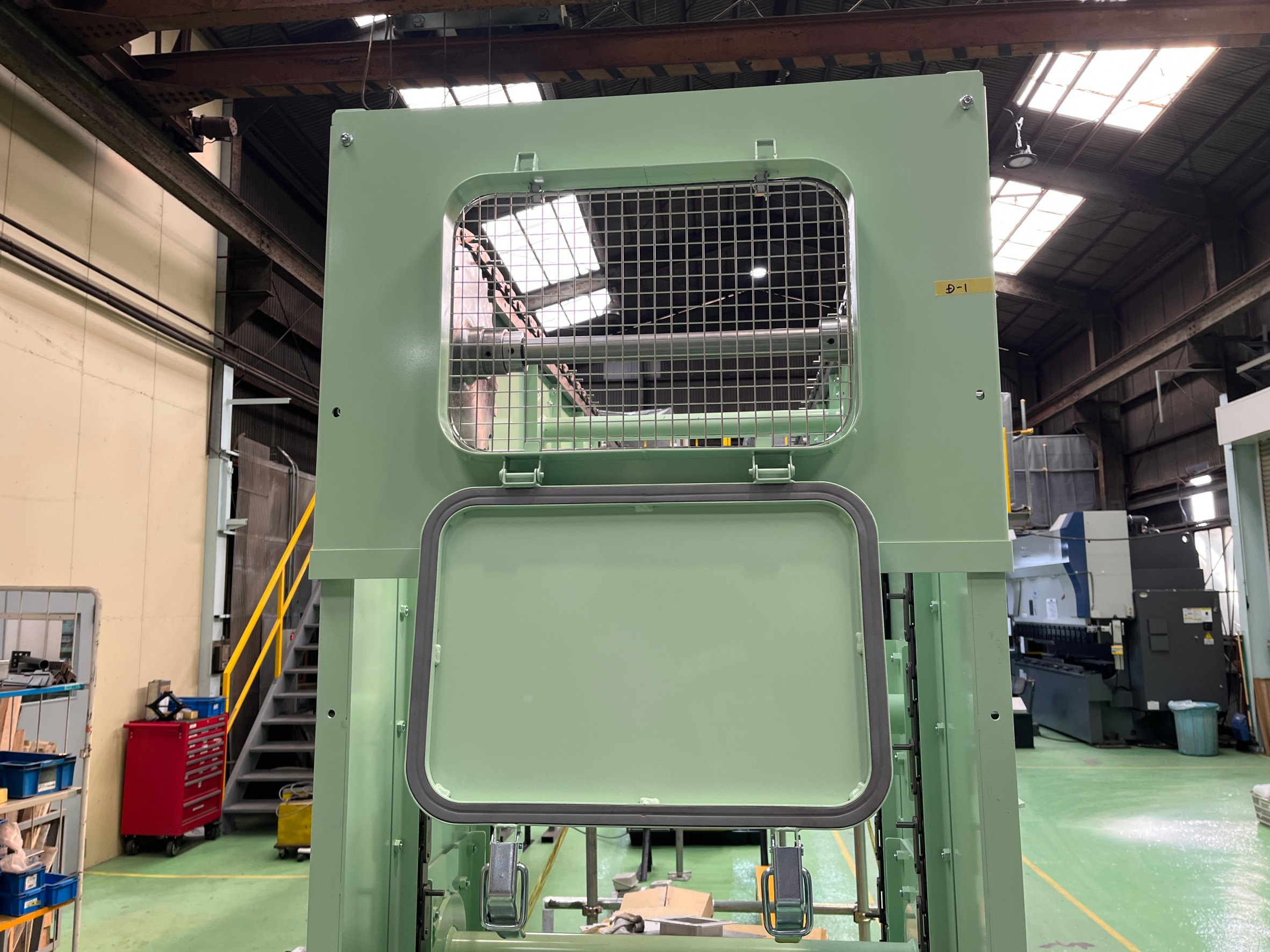

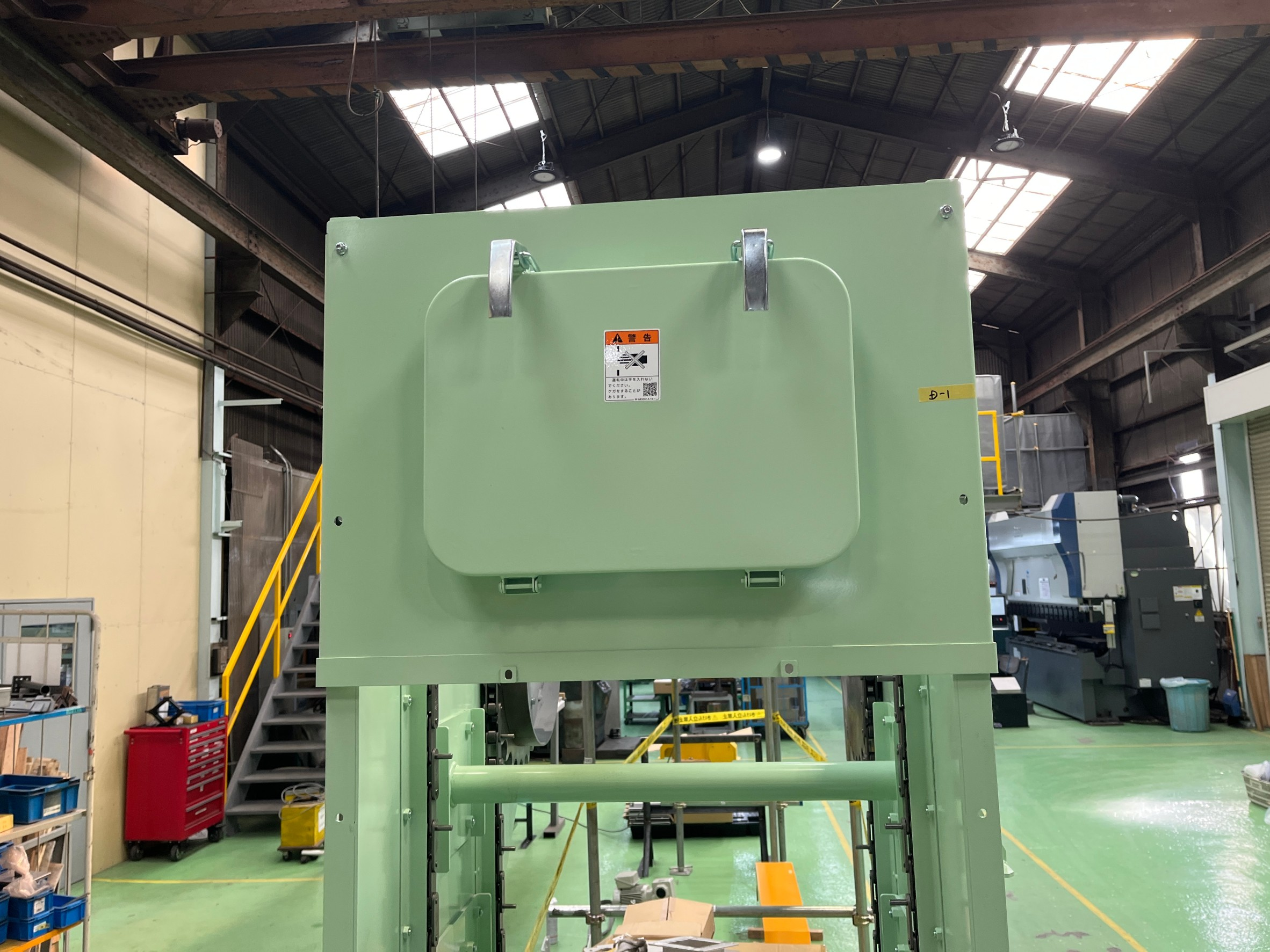

オプション

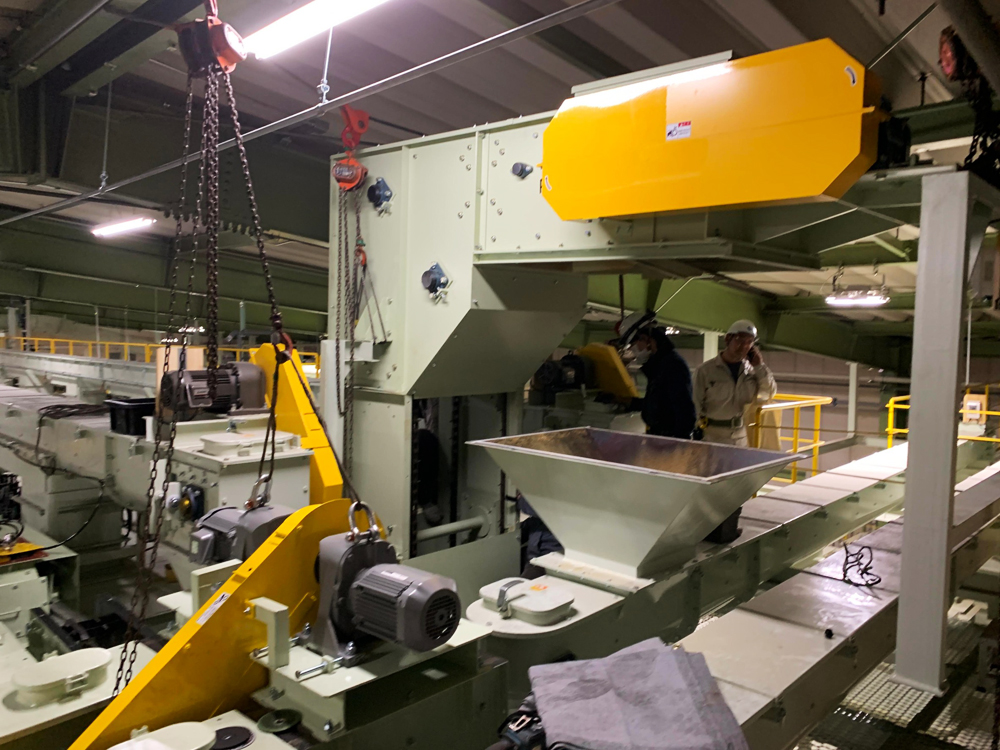

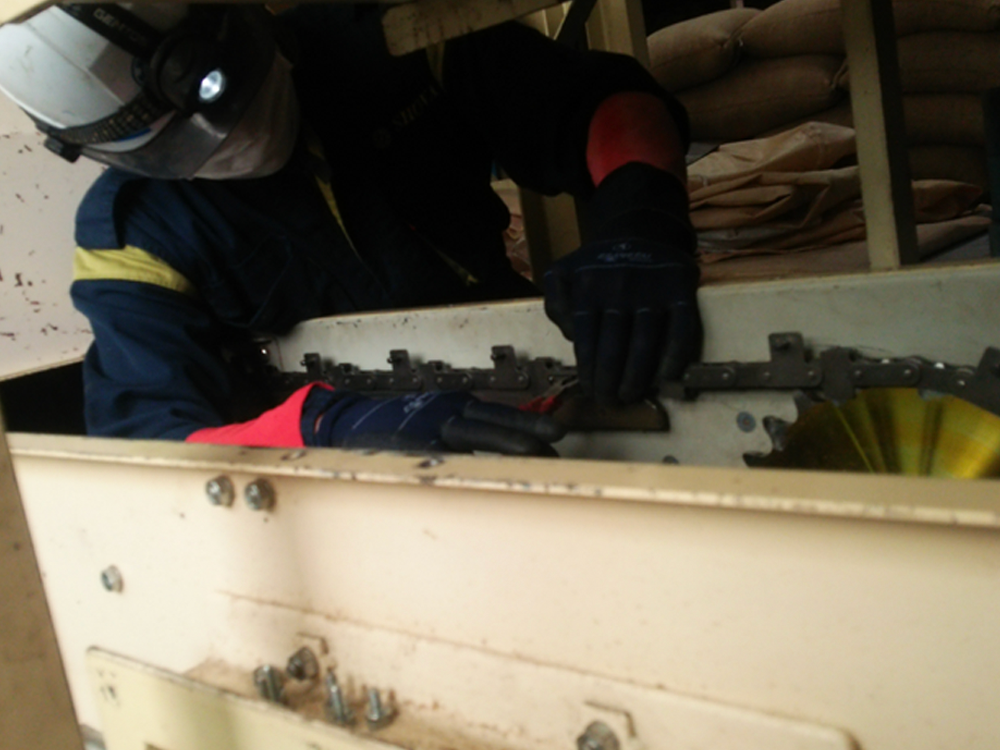

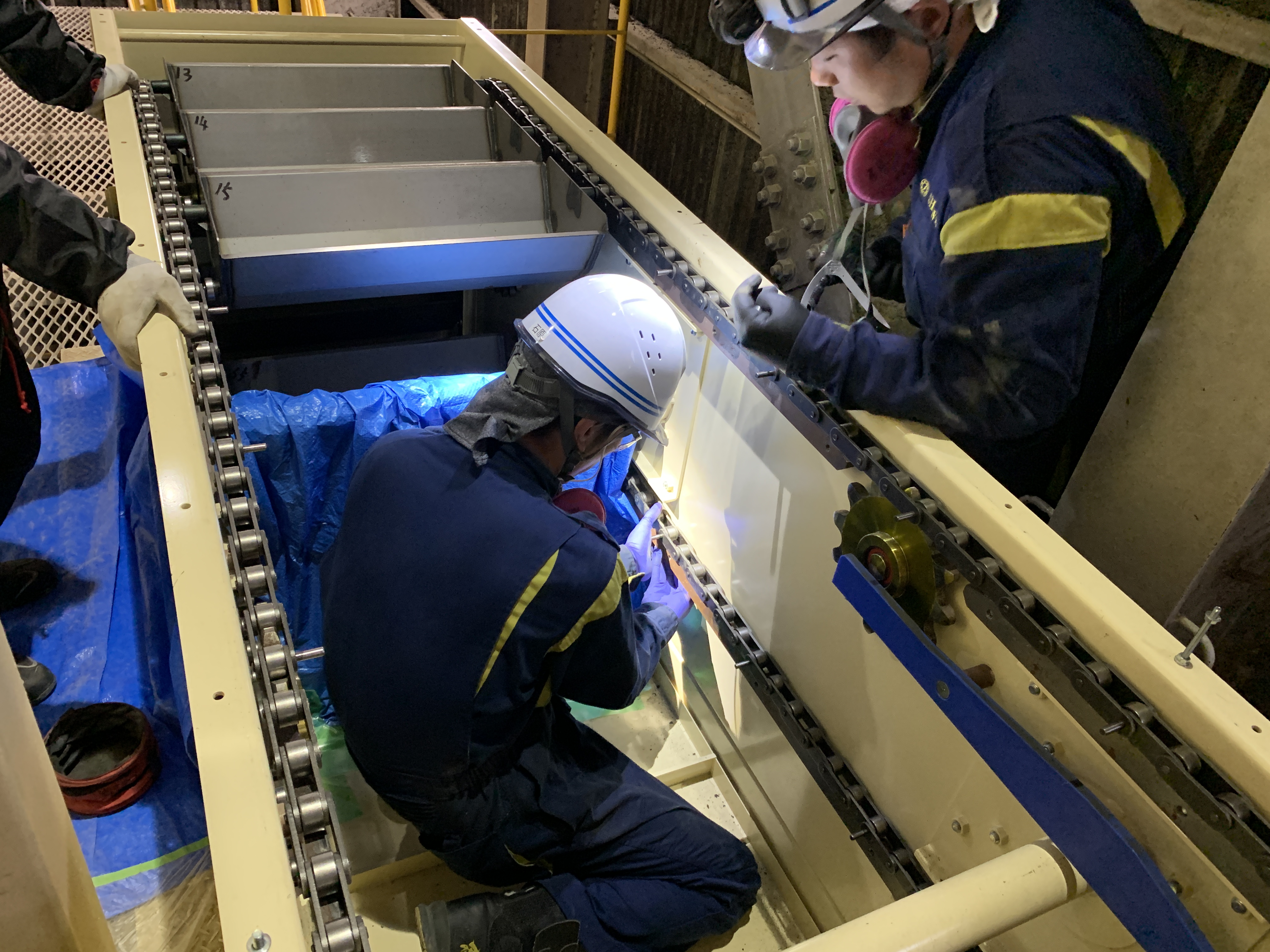

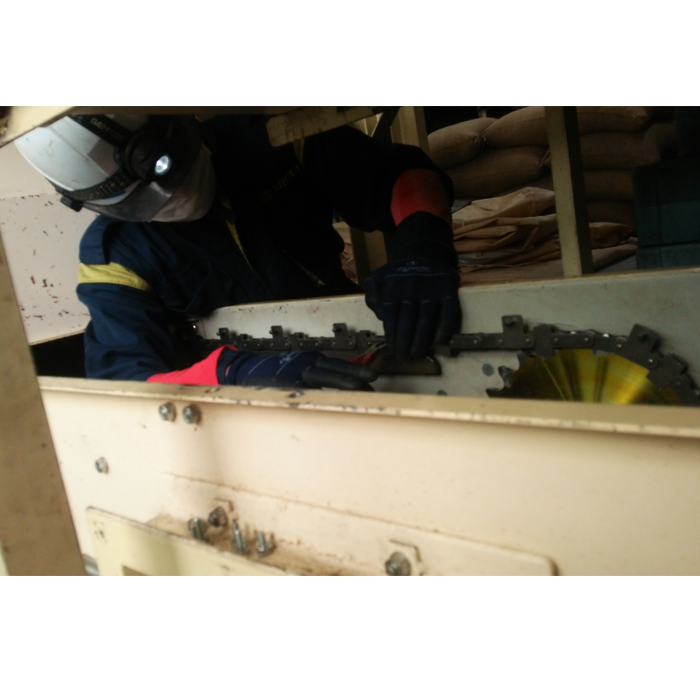

メンテナンス
- 既設コンベアメーカー廃業などにより、メンテナンス等で問い合わせ先が不明な場合、または他社製品の
メンテナンス・改造等も承っておりますので、弊社まで御連絡頂ければ早急に対応致します。
バケットコンベア 廃業メーカー：機種名
日本ピボットコンベヤー㈱：ピボスターリフト
㈱丸石産業：ピボエースリフト
東洋工商㈱：ピボベスト

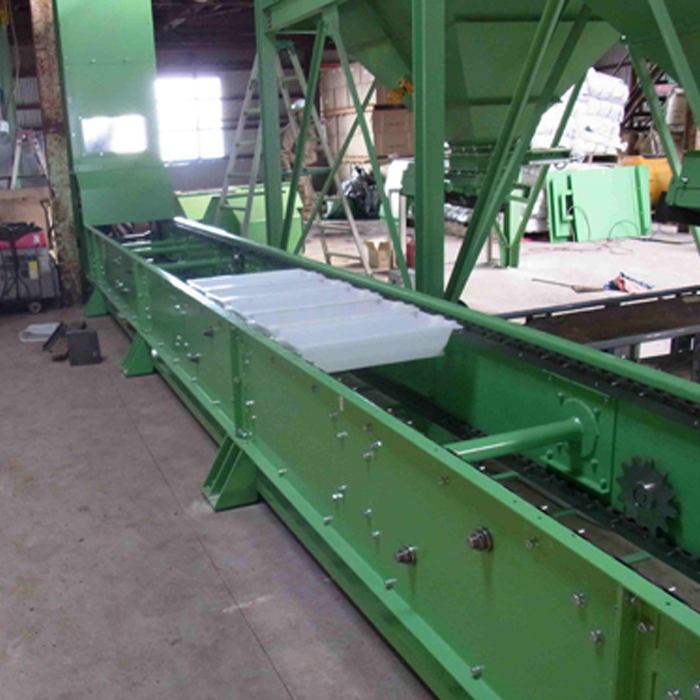

フライトコンベア 廃業メーカー：機種名
㈱エスカー：フリッカーコンベア
㈱金龍工業：サイレントベヤー
部品供給：メンテナンス・改造・置換えのご相談を承ります。
ピボコン・エヌコン部品の在庫（チェーン・ スプロケット・バケット・フライト等）を取り揃えております。
お気軽にお問い合せ下さい。 -
-
-
